NX Motion Simulation
Mekanizma Hareket Analizi

UNIGRAPHICS NX yazılımının modüllerinden biri olan NX Motion Simulation, NX
Dijital Ürün Tasarımı ailesinin mühendislik bilesenlerinden birisidir. Motion
Simulation sayesinde, parçaların ve montajların fonksiyonel davranısları, parçalar
imal edilmeden tahmin edilebilir ve incelenebilir. NX Motion Simulation modülü
ile, NX ortamında ya da baska bir CAD programında yaratılmıs CAD datası
üzerinden dinamik analiz, statik analiz ya da kinematik hareketlerin analizi
yapmak mümkündür. Bu analizler sonucu parçaların hareketi görsel olarak
incelenebilecegi gibi, hareketler sonucu olusan hız, zaman, ivme grafikleri de
mühendislik hesaplarında kullanılmak üzere elde edilebilir.
Mafsallar, yaylar, sönümleyiciler, hareket sürücüleri, uygulanmıs kuvvetler ve
kontaklar sayesinde olusturulan bu simülasyon ne kadar erken yapılırsa, tasarımcı
hatanın farkına o kadar erken varacagı için hatadan dolayı olusacak maliyet
azaltılmıs olacaktır. Ayrıca, Motion Simulation sayesinde tasarımla ilgili kararlar
verirken, tasarımcı “sunu yapsam nasıl olur?” türünden soruları kolaylıkla
sorarak alternatif tasarımları da dikkate alabilir. Tüm bu alternatifler, nihai
ürünün kendisinden beklenen özellikleri daha iyi yerine getirebilmesini
saglayacaktır.

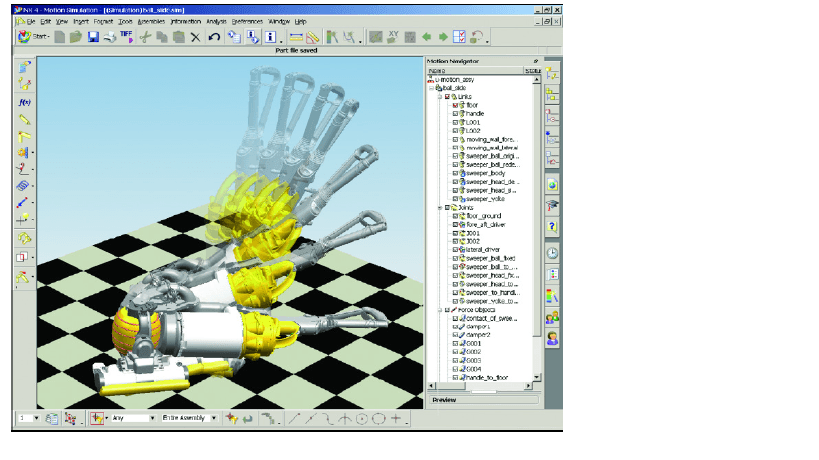

hareketinin görsel olarak incelenmesi.



NX Motion Simulation, tasarımcılara ve mühendislere anlaması ve kullanımı kolay,
çok kompleks montajların ve ürünlerin hareketlerinin bile modellenebilecegi bir
araç seti sunmaktadır. Tüm geometrik modeller desteklendigi için, basit bir eskiz
(sketch) çalısması da, binlerce parçadan olusan bir montaj da hareketi
tanımlamak amacıyla kullanılabilir. Geometrik ögeler farklı CAD sistemlerinden
alınabilecegi gibi, JT ya da diger çeviriciler yardımıyla da aktarılabilir. Kullanıcılar
birden fazla tasarım alternatifini NX arabirimini terketmeden eszamanlı olarak
degerlendirebilir. NX Motion Simulation çoklu parçaların statik dengedeki ve
dinamik haldeki analizlerini yapabilmektedir. NX Design ailesi ile tümlesik olarak
çalısabilir, ve gerektiginde buradaki tasarım komutlarına kolayca geçis yapabilir.



Mavi egri: original hatalı tasarımın yer degistirme zaman grafigi
Kırmızı egri: Revizyon sonrası yer degistirme zaman grafigi



Simülasyon Yetenekleri

• Hareket eden cisimler ya da linkler, CAD datası üzerinden ya da NX Motion
Simulation modelinin içerisinden tanımlanır. Bu linkler, geometrik cisimler
ile iliskisini korur, kullanıcı isterse katı modelden otomatik olarak alınmıs
olan kütle degerine müdahale edebilir.
• Kullanılan geometrik cisim tipleri ile ilgili bir sınırlama yoktur: noktalar,
egriler, yüzeyler, katılar, bilesenler ya da montajlar (ya da bunların
kombinasyonları) kullanılabilir.
• Hareket modelleme araçları arasında çoklu mekanik mafsallar,
sınırlayıcılar, yaylar, sönümleyiciler, 2D ve 3D kontaklar bulunmaktadır.
• Hareketi sürmek için, hareket sürücüleri, uygulanan kuvvetler, torklar ya
da yerçekimi kullanılabilir.
• Analiz esnasında katı/katı etkilesimi tanımlanabilir.
• Hareket sürücüleri, yükler ya da bir cismin yerdegistirmesi NX altındaki
fonksiyon yaratıcı (function builder) sayesinde kolayca tanımlanabilir.
Grafik araçları fonksiyonel tanımlar ya da zaman tablolarını kullanabilir.
• Fonksiyonlar ve grafiksel sonuçlar ayrı bir dosyada (.afu) saklanırlar, bu
sayede fonksiyon tanımları farklı simülasyonlarda tekrar kullanılabilir.
• Sonuçlar gerçek zamanlı sekilde hesaplanır. Girisim analizi, grafikler, video
çıktısı, animasyon ve hesap tablosu (Excel) elde edilebilir, yapısal analiz
için kuvvet aktarımı yapılabilir.
Sekil 3: ATV tipi bir aracın süspansiyon sisteminin modellenmesi
NX Entegrasyonu
• Montaj modülünde tanımlanmıs olan bilesen iliskileri (mate) dogrudan
hareket analizine aktarılabilir.
• NX Motion içerisinde montaj pozisyonları ya da cisimlerin oryantasyonları
dogrudan degistirilebilir.
• Pozisyonlar, kütlesel özellikler gibi tüm hareket verileri CAD verisi ile
iliskisel olarak tanımlıdır, CAD modelinde degisiklik oldugu zaman motion
modülündeki ögeler anında güncellenir.
• CAD modelindeki parametrelere müdahale etmeksizin, motion modülü
içerisinde parçanın geometrik boyutlarına müdahale etmek mümkündür.
Analiz sonucunda bu parametrelerin uygun oldugu sonucuna varılırsa, bu
parametreler CAD modeline tek komutla aktarılabilir.
• Endüstri standardı ADAMS ve RecurDyn çözücülerinden birini ya da her
ikisini kullanabilir.
Sekil 4: Küresel mafsallar yardımıyla pompa mekanizmasının modellenmesi
Bogaziçi Yazılım A.S.’ nin Türkiye Distribütörlü’günü yaptıgı hemen hemen bütün
üretim sektörüne hitap eden Unigraphics NX CAD/CAM/CAE yazılımı komple bir
çözüm olarak sunulmaktadır. Firmamız 1991 yılında üretim sektörüne degisik
yazılım çözümleri sunmak için girmis ve 50’ ye yakın çalısanı ile hizmetine devam
etmektedir. NX, dünyada 42.000’ in üzerindeki firma, 3.1 milyonun üzerinde
kullanıcı ile dünyada bir numaralı CAD/CAM/CAE yazılımıdır
