Diyot Tablası Nedir? Ne İşe Yarar? Diyotların Görevi Yapısı ve Çalışma Prensibi

Diyot Tablası Nedir?

Diyotlar, elektrik akımını bir yönde geçirip, diğer yönde geçirmeyen elektronik devre elemanlarıdır.

Diyot çeşitleri Nelerdir ?

1. Normal diyotlar
2. Işık Yayan Diyotlar (LED: Light Emmiting Diode)
3. Foto Diyotlar (Işıkla Çalışan Diyot
4. Zener Diyotlar
5. Yüksek Gerilim Diyotları
6. Yüksek Güçlü Diyotlar

Bu bölümde normal diyotlar (alternatörde doğrultma için kullanılan diyotlar) anlatılacaktır.

Diyotlar, p ve n yarı iletken katmanlardan oluşan devre elemanlarıdır. Diyotlar; P ve N katmanlarından oluşan yarı iletken kristalinden oluşur. P katmanına bağlı uca anot, n katmanına bağlı uca katot denir.

Pozitif diyot; pozitif (+) yönlü elektrik akımını geçirirken, negatif yönlü elektrik akımını geçirmez. Negatif diyotlarsa, negatif elektrik akımını geçirirken, pozitif yönlü elektrik akımını geçirmez. Doğrultucu diyotların bu özelliğinden yararlanılarak, alternatif akım (AC), doğru akıma (DC) dönüştürülür.

Diyotun sembolündeki ok işareti, elektriğin teknik akım yönünü gösterir, yani artıdan (+), eksiye (-) doğru.



ALTERNATİF AKIMIN DOĞRU AKIMA ÇEVRİLMESİ

Diyotların elektrik akımını sadece bir yönde geçirip, diğer yönde geçirmeme özellikleri kullanılarak, alternatörün ürettiği alternatif (AC) akım, doğru akıma (DC) çevrilir. Bunun için alternatörün arka kapağında diyotlar bulunmaktadır. Diyotlar, alternatörün statör uçlarında oluşan 3 fazlı alternatif (AC) akımı, doğru akıma çevirirler.

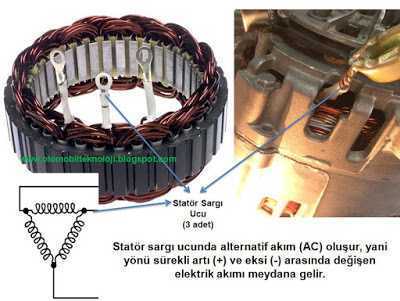

Alternatörün statör sargıların da üretilen elektrik akımı, alternatif akımdır (AC). Alternatif akım; yönü ve şiddeti sürekli değişen elektrik akımına denir. Yani statör uçlarından çıkan elektrik akımının yönü, sürekli olarak artı (+) ve eksi (-) olmak üzere değişmektedir.

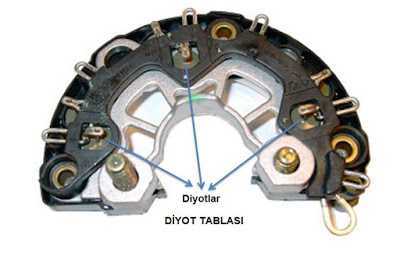

Otomotivde ise araçlarda alternatif akım kullanılmaz, doğru akım (DC) kullanılır. Alternatör de üretilen alternatif elektrik akımının doğru akıma çevrilmesi gerekir. Alternatif akımı doğru akıma dönüştürmek için diyotlar kullanılır. Diyotlar, alternatörün arka kapağındaki diyot tablasında bulunur. Diyot tablasında genelde pozitif diyotlar, gövde içerisine gömülü halde ise negatif diyotlar bulunur.

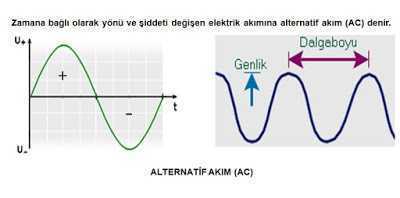

Alternatif akımda tek bir telden hem pozitif (+) hem de negatif (-) elektrik akımı geçer.

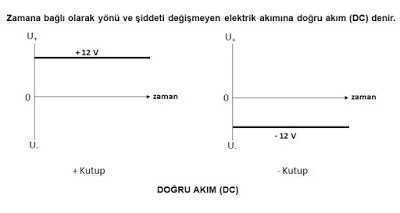

Doğru akımda ise, pozitif (+) elektrik akımı bir telden, negatif (-) elektrik akımı diğer telden geçer.

Alternatörler de genelde; 3 sargı ucu, 3 pozitif ve 3 negatif olmak üzere toplam 6 diyot veya 6 sargı ucu, 6 pozitif ve 6 negatif olmak üzere toplam 12 diyot bulunur.

Bu diyotlara ilave olarak; nötr nokta diyotu ve uyartım diyotu da bulunabilir.

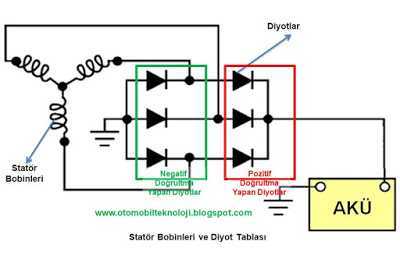

Alternatörün statör sargılarından çıkan her uç, peş peşe birbirine bağlı iki diyotun ortasına bağlanmıştır. Yani her uç, pozitif ve negatif yönde doğrultma yapan girişine bağlanmış durumdadır. Her uç bir diyot çiftine bağlıdır. Her uçta alternatif (AC) vardır. Yani her statör ucu sırayla hem pozitif (+) hem negatif (-) yönlü elektrik akımı üretir. Eğer statör çıkış ucuna tek bir tane diyot takılmış olsaydı, bu ya pozitif ya da negatif diyot olacaktı. Bu durumda uçta üretilen akımın ya sadece pozitif ya da negatif dalgası kullanılabilecekti. Bu durumda diğer elektrik dalgası, yani alternatif akımın yarısı “ziyan” olurdu. Hem pozitif hem negatif yönlü akımı doğru akıma çevirip kullanabilmek için, diyot çifti kullanılır.

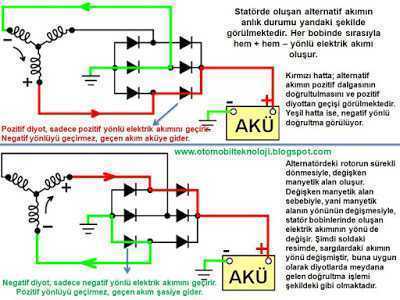

Pozitif yönlü elektrik akımı dalgasını, pozitif diyot geçirerek alternatör B+ çıkış ucundan aküye gönderirken, yine aynı uçta üretilen negatif (-) yönlü elektrik akımı dalgasını geçirmez.

Statör sargı ucunda oluşan negatif (-) yönlü elektrik akımı dalgasını ise, negatif diyot geçirerek gövdeye (şasiye) yani akünün eksi kutbuna iletir. Böylece bir uçta üretilen alternatif akım, doğru akıma çevrilmiş olur, bu şekilde her ucun bağlı olduğu pozitif ne negatif diyot çifti sayesinde, üretilen AC akım tamamen doğru akıma dönüştürülmüş olur.

Diyot Eşik Gerilimi

Diyotlar da kullanılan yarı iletkenin çeşidine göre “eşik gerilimi” meydana gelir. Yani diyota 0,5 volt gerilim uygulandığında akımı geçirmiyorken, 0,7 volttan itibaren elektrik akımını geçirmeye başlayabilir. Eşik gerilimden daha düşük voltaj verildiğinde, diyot elektriği iletmez.

Sıkça kullanılan bazı yarı iletkenlerin eşik gerilimleri şöyledir: Germanyum 0,3 Volt, Silisyum 0,7V, Galyum arsenid 1,8V, Galyum fosfit 2,3V.

Alternatif akımın doğrultulmasında kullanılan diyotlar da alternatif akımın voltajı, geçirme gerilimi kadar azaldıktan sonra doğrultulur.

Örneğin; diyotun geçirme gerilimi 0,5 volt olsun, diyota giren 15 voltluk AC gerilim, 14,5 volt olarak doğru akıma dönüştürülür.
